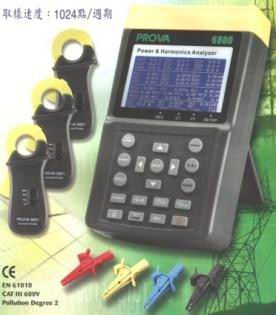

| 電力及諧波分析儀 (1000A) MODEL PROVA 6800/6801/6802
· 適用各種電力系統 (三相四線、三相三線、單相兩線、單相三線) · 電流電壓都是真均方根值 (True RMS) · 真實功率，瓦特 (W，KW，MW，GW) · 視在功率 (VA，KVA，MVA)，虛功率 (VAR，KVAR，MVAR) · 功率因素 (PF)，相角 (Φ) · 瓦特小時，耗電度數 (WH，KWH，KVARH，PFH) · 電流測量從0.1mA到1000A，可測小型IT待機耗電量到大型電力系統的最大需求 · 一個畫面同時顯示35個三相四線的電力參數 · 可設定CT比(1 to 600) 與PT 比 (1 to 3000) · 同時顯示電壓與電流波形，以了解兩者關系 · 顯示系統平均需求 (平均耗電量AD用W，KW，MW表示) · 顯示系統最大需求(最大需求MD用W，KW，MW表示，使用者可設定評估時間) · 電流電壓 (V123 and I123)諧波分析可高達99次 · 一個畫面同時顯示波形與50個諧波 · 高速度取樣速度(每周期1024點)來確實顯示波形，并指出最大最小峰值 · 諧波總量百分比 (%THD-F) 分析 · 圖標各種電力系統相位圖(Phasor Diagram)，以了解各相間的電壓電流關系 · 可偵測電壓瞬間不穩，記下28個發生點 (時間+幾個周期)，使用者可設定上下限百分比 (%) · 顯示三相電壓不平衡比值 (VUR) · 顯示三相電壓不平衡因百分比 (d0% , d2%) · 顯示中性線不平衡的電流 (In) · 512K的記憶容量，可紀錄三相四線系統17000筆資料，使用者可設定定時記錄的時間 (1到6000秒) · 可實時輸出波形、電力系統參數或100個諧波等資料 · 帶有背光的大型點矩陣LCD顯示 · 光學式RS-232C接口 規格(23℃±5℃,請參閱使用說明書以了解最新及更詳細的規格) 交流瓦特AC Watt ( 50 或 60 Hz,自動擋,PF 0.8 to ,CT=1) Model 6801( 0 to 100A), Model 6802( 0 to 1000A) 范圍 | 分辨率 | 讀值準確度 (6801) | 讀值準確度 (6802) | 100.0 – 999.9 W | 0.1W | ±1% ± 8dgts | ±1% ± 8dgts | 1.000 – 9.999 KW | 0.001 KW | ±1% ± 8dgts | ±1% ± 8dgts | 10.00 – 99.99 KW | 0.01 KW | ±1% ± 8dgts | ±1% ± 8dgts | 100.0 – 999.9 KW | 0.1 KW | ±1% ± 8dgts | ±1% ± 8dgts | 1000 – 9999 KW | 1 KW | ±1% ± 8dgts | ±1% ± 8dgts | 0.000MW – 9.999MW | 0.001MW | ±1% ± 8dgts | ±1% ± 8dgts |
交流電流AC Current ( 50 或 60 Hz,真均方根值) 范圍(Model 6801) | 范圍(Model 6802) | 分辨率 | 讀值準確度 | 0.0 – 999.9mA | ─ | 0.1mA | ± 0.5% ± 8dgts | 0.0 – 9.999A | ─ | 0.001A | ± 0.5% ± 8dgts | 0.00 – 60.00A | 0.00 – 99.99A | 0.01A | ± 0.5% ± 8dgts | 60.0 – 100.0A | 0.0 – 999.9A | 0.1 A | ± 0.5% ± 8dgts |
交流電壓 ( 50 或 60 Hz,真均方根值) 范圍 | 分辨率 | 讀值準確度 | 范圍 | 分辨率 | 讀值準確度 | 3V – 250V | 0.1V | ± 0.5% ± 8dgts | 250V – 600V | 0.1V | ± 0.5% ± 8dgts |
交流電壓諧波分析(百分比%及大小,1到99次) 范圍 | 分辨率 | 百分比%讀值準確度 | 分辨率 | 大小讀值準確度 | 50V – 600V | 0.1% | ±1.0% | 0.1 V | ±1.0% ± 0.8V |
交流電流諧波分析(百分比%及大小,1到99次諧波) 范圍(6801) | 范圍(6802) | 分辨率 | 讀值準確度(%) | 分辨率 | 讀值準確度 | 0.0 – 999.9mA | ─ | 0.1% | ±1.0% | 0.1mA | ±1.0% ± 0.8mA | 0.0 – 9.999, A | ─ | 0.1% | ±1.0% | 1mA | ±1.0% ± 8mA | 0.00 – 60.00A | 0.00 – 99.99A | 0.1% | ±1.0% | 0.01A | ±1.0% ± 0.08A | 60.0 – 100.0A | 0.0 – 999.9A | 0.1% | ±1.0% | 0.1A | ±1.0% ± 0.8A |
功率因素(PF) 相角(Φ) 范圍 | 分辨率 | 讀值準確度 | 范圍 | 分辨率 | 讀值準確度 | 0.00 – 1.00 | 0.01 | ± 1.5%° ± 8dgts | -180° to 180° | 0.1° | ± 1° ± 2 dgts |
諧波總量百分比(%THD-F,1到99次諧波) 范圍 | 分辨率 | 讀值準確度 | 0.0 – 999.9 % | 0.1% | ± 1.0% ± 8digits |
鉤部直徑Φ(6801)：約30mm | | 鉤部直徑Φ(6802)：約55mm(approx.), 64 X 42mm(Bus Bar) | 電池規格：1.5V SUM-3 x 8 | 顯示：帶有背光的大型點矩陣LCD | 耗電量：約140mA | 外部直流電源：直流12V的變壓器(為了操作安全，一定要有600V耐壓保護) | 每周期取樣速度：1024 | LCD顯示更新速度：1 times / sec. | 操作溫度：-10C to 50C | 操作濕度：< 85% relative | 儲存溫度：-20C to 60C | 儲存濕度：< 75% relative | 重量：(6800)：1160g (包括八個電池) | | 重量：(6801)：200g | | 重量：t (6802)：600g | 尺寸：(6800)：257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H) | 尺寸：(6801)：210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H) | 尺寸：t (6802)：244 (L) x 97 (W) x 46 (H) mm ,9.6 " (L) x 3.8" (W) x 1.8" (H) | 附件：四條測試棒與四個鱷魚夾，攜帶用背袋x1，說明書x1，電池1.5V x 8 |
